Moteur




  Valeur standard (mm) Valeur limite (mm)

Culasse
Voile maxi admissible

-

0.1

Cylindre - Piston
Alésage du cylindre 39.872 à 39.877 39.872
Conicité du cylindre - 0.05
Ovalisation du cylindre - 0.01
Diamètre du piston 39.842 à 39.847
Jeu piston/cylindre 0.020 à 0.030
Alésage des passages d’axe 10.004 à 10.015
Diamère d’axe de piston 9.996 à 10.000

Segments (sup. / inf.)
Dimensions (hauteur x largeur) 1.5 x 1.8
Dimensions (hauteur x largeur) 1.2 x 1.8
Jeu à la coupe 0.5 0.06
Jeu dans les gorges 0.03 à 0.05

Clapets
Décollement des lamelles - 0.2
Ecartement de la butée 4.0 à 4.4





transmission




Valeur standard (mm) Valeur limite (mm)

Boîte
Longueur de l’arbre secondaire
87.350 mini
87.700 maxi


Embrayage
Epaisseur des disques garnis   3.6
Usure des disques lisses 0.15
Longueur libre des ressorts 30



Embiellage






  Valeur standard (mm) Valeur limite (mm)

Jeu latéral tête de bielle   0.8
Jeu radial tête de bielle   0.05
Faux rond des queues de vilebrequin   0.06
Jeu de l’arbre secondaire dans le carter 0.2 à 0.4



Refroidissement








  Valeur standard (mm) Valeur limite (mm)

Thermostat (calorstat)
Début d’ouverture du clapet 67° +/- 3°  (0.1 mm)
Ouverture complète 75° +/- 3°  (3 mm)

Thermosonde
Début d’ouverture 124° +/- 3°
Fermeture 108° +/- 3°

Thermocontact de ventilateur
Mise en marche 97° +/- 3°
Arrêt 85° +/- 3°




Partie cycle




  Valeur standard (mm) Valeur limite (mm)

Fourche avant (suivant modèles)
Longueur libre des ressorts 125 118
Quantité d’huile 175 cm3

Frein à disque
Epaisseur disque 3.5 3
Voile maxi du disque - 0.25
Epaisseur garniture 3.25 0.8
Alésage maître-cylindre 11
Alésage étrier 30



Carburateur (réglage débridable)




Fabriquant - Marque Dell’Orto
Marque d’identification PHVA 14 DD

Gicleur principal
* SM Racer 73
* SM X-Treme 71
* SM DRD 71

Aiguille (type / cran en partant du bas)
* SM Racer A8 - 3ème
* SM X-Treme A11 - 4ème
* SM DRD A11 - 4ème

Puits d’aiguille 211 GA
Coupe du boisseau 30

Gicleur de ralenti
* SM Racer 36
* SM X-Treme 32
* SM DRD 32

Vis d’air de ralenti (desserrée de) 2.5 tours
Gicleur de starter 45
Poids du flotteur 3.5 gr
Régime du ralenti 1900 +/- 100 tr/min



Equipement électrique




Batterie
Densité d’électrolyte 1.28 à 20°C

Système de charge 0.5 A maxi
Résistance bobine de charge 0.5 à 0.7 W

Système d’allumage
Résistance bobinage de source
Résistance capteur 610 W +/- 10%
(fils vert et fil noir)

Bobine d’allumage
Résistance primaire 80 W +/- 10%
Résistance secondaire
(sans antiparasite)
3.4 kW +/- 15%
Résistance antiparasite 5.0 kW +/- 15%

Système d’éclairage
Tension régulée à vide 13.0 à 14.0 V
Résistance bobinage d’éclairage 0.3 à 0.9 W +/- 10%
(fil jaune et fil blanc)

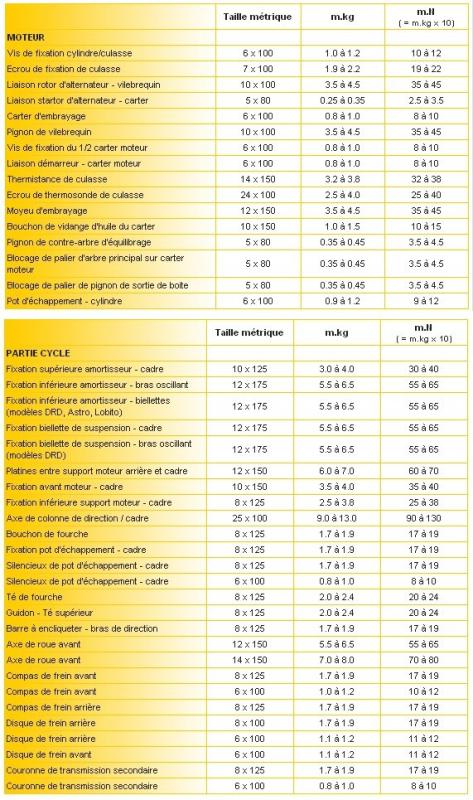

Couple de serrage






















































Données techniques officielles Derbi & Documents d’homologation pris sur crocoracing.com
